Dongfeng C120T Автотопливозаправщик (АТЗ-6)

Dongfeng C120T Автотопливозаправщик (АТЗ-6)

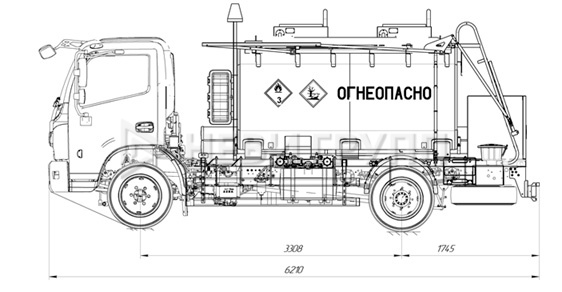

Длинна базы: 3308

Двигатель, МКПП, тип кабины:

• двигатель ISF3.8S5168 (165 л.с.)
• кпп 8JS75TC (про-ва Китай Fast Gear)
• кабина со спальным местом.
• Технически допустимая максимальная масса
• транспортного средства (кг) 11900

Комплектация надстройки:

• Изготовитель: ООО «РУСТРАК»
• Дистанционный выключатель массы: 2шт. (в районе АКБ и дублирование в кабине) в соответствии с требованиям ДОПОГ.
• Специальное оборудование

Цистерна:

• Общая номинальная вместимость цистерны, л.: 6000
• Поперечное сечение: Эллипсная
• Продольное сечение: Постоянное
• Донца: штампованные с отбортовкой
• Материал цистерны: низколегированная Сталь 09Г2С
• Толщина металла не менее, мм.: 3 мм
• Крепление надрамника к раме базового шасси: на стремянках и болтовых соединениях от продольных и поперечных смещений.
• Количество отсеков, шт.: 2
• Деление по отсекам, л: Да
• Цистерна изготовлена как мера вместимости: да, сертификат о калибровке цистерны
• Налив цистерны: верхним способом
• Слив цистерны: гравитационный (самотеком), при помощи собственного насоса.
• Ограждение горловин от пролива нефтепродуктов (экологический короб): да
• Слив воды из ограждения горловин от пролива нефтепродуктов (экологического короба): да
• Знак опасности груза с возможностью крепления на экологическом коробе: да
• Крышки горловин: Производитель: да, алюминиевые
• Устройство дыхательное: УД-2 80 с огнепреградителем, на каждый отсек

Коммуникации:

• Материал Диаметр условного прохода, мм: АМГ5М, Ду – 80.
• Запорное оборудование:
• Донный клапан: пневматический привод
• Шаровые краны: предназначены для светлых нефтепродуктов
• Напорно-всасывающие рукава диаметр условного прохода, мм длинна одного, м.: композитные импортные рукава Ду – 75, L= 3, 2 шт.
• Быстроразъемные соединения (БРС): Тип: Производитель: диаметр условного прохода, мм: Elaflex, Ду -75
• Насосное оборудование:
• Привод насоса: от двигателя шасси через коробку отбора мощности при помощи карданной передачи
• Насос: Марка: Тип: Подача насоса, м³/ч, не более: Максимальная высота самовсасывания насоса не менее, м: СШН-50/600П Шиберного типа, 600 л/мин, максимальная высота 6,0 м
• Фильтр, шт.: Тип: Марка: фильтрующий элемент фильтра изготовлен из металлической сетки полутомпаковой 0,8Н (ГОСТ 66130). Сетка зафиксирована на каркасе проволокой.

Узел выдачи топлива:

• Расположение: сзади
• Фильтр, шт.: Тип: Марка: фильтр тонкой очистки предназначен для защиты счетчика от попадания инородных частиц. Чистота фильтрации не более 0,03. Элемент фильтрующий очистки масла ПЗМИ-М-545
• Счетчик жидкости, шт.:
• Марка, тип: Производитель: Основная допустимая погрешность измерения (класс точности) %: Диаметр условного прохода, мм Давление измеряемой среды Мпа, Расход от, м3/ч ДД-40-1,6 СУ, Класс точности 0,25, диаметр условного прохода Ду-32, Давление 1,6 Мпа, расход 1,2 – 7.
• Раздаточный рукав, шт.: Диаметр условного прохода (ДУ), мм: Длинна, м.: Производитель: Укладка: Ду-25, длина -10 м. Укладка на барабан с механическим пружинным приводом.
• Кран раздаточный, шт: Производитель: Кран раздаточный АКТ с автоматическим и ручным прекращением выдачи рабочей жидкости марки АКТ25 или аналог. Держатель для пистолета.

Комплектация:

• Огнетушители, шт.: 2 шт, тип: ОП-6
• Пеналы для напорно-всасывающих рукавов: пластиковые длинной 3,25 метра. 2 шт.
• Ящик для инструментов, шт.: пластиковый
• Ящик для песка 1, пластиковый, для массы не менее 25 кг.
• Противооткатные упоры, 2 шт, пластиковые, с кронштейнами крепления
• Знак опасности груза с возможностью крепления в передней и задней части АТЗ: Количество, шт.: 1 шт. в задней части, 1 шт. в передней части
• Цепь заземления, постоянно контактирующая с землей: 1
• Трос заземления со штырем на конце, шт: Длинна, м: Марка: 1, 10, БЗЗ-10
• Проблесковый маячок: оранжевого цвета
• Световозвращающее оборудование: световозвращающая микропризматическая лента, соответствующая требованиям правил 104 ЕЭК ООН.
• Площадка обслуживания: из алюминиевого просеченного листа, обеспечивающая безопасную работу оператора.
• Лестница: расположена в задней части цистерны, с просеченными ступенями, исключающими скольжение, с правой стороны по ходу движения ТС
• Поручень безопасности: алюминиевый, раскладывающийся с уровня земли. Имеет фиксатор от самопроизвольного открытия.
• Заднее защитное устройство (ЗЗУ):оцинкованное

Окраска:

• Окраска кабины шасси: По ТУ завода изготовителя
• Окраска цистерны: По ТУ завода изготовителя РАЛ — 2009
• Подготовка поверхности цистерны перед окрашиванием: обработка поверхности цистерны грунтом
• Надпись «Огнеопасно»: справа, слева и сзади цистерны
• Знак опасности, 3 класс: справа, слева и сзади цистерны
• Знак «Вещество опасное для окружающей среды»: справа, слева и сзади цистерны
