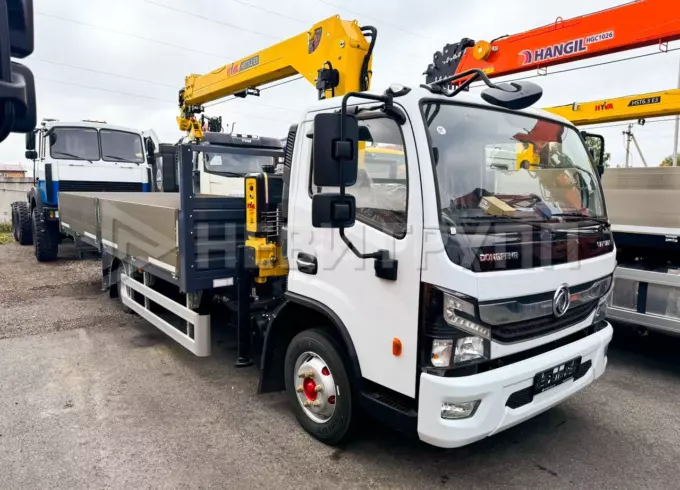

Dongfeng Z80L грузовой бортовой оснащенный краном-манипулятором KTS-SK3.2E3 (HYVA 3.2)

Характеристики шасси:

• Двигатель: ZD30D15-5N
• Кпп: 8JS75TC (про-ва Китай Fast Gear)
• Полная масса автомобиля, кг: 7 990
• Снаряженная масса, кг (с учетом водителя 75кг): 2850
• Грузоподъемность шасси, кг: 5 140
• Тип кабины: без спального места

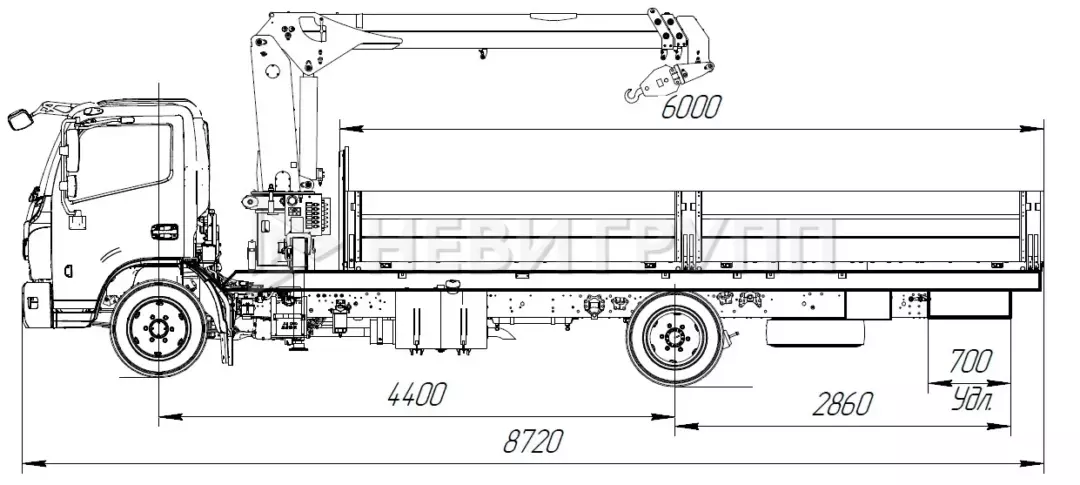

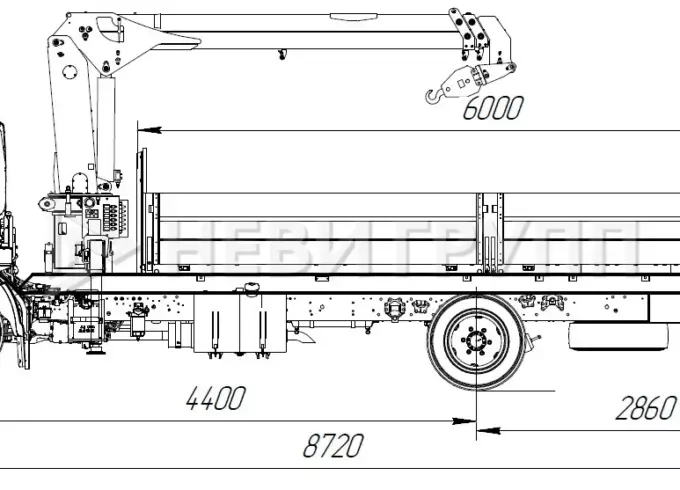

• База автомобиля, мм: 4400
• Колесная формула: 4х2

Исполнение платформы:

• Габаритные размеры платформы, ДхШхВ, мм.:
  6000*2550*600
• Бортовая платформа в заниженном исполнении, без каркаса и тента, с быстросъемными стойками;
• Передняя стенка кузова:
  Целиковая, прикреплена к основанию кузова и к передним вертикальным стойкам.
• Папоры открывающихся частей бортов механические, открываются вручную;
• Материал панелей бортов платформы:
  Алюминиевые
• Настил пола:
  Влагостойкая ламинированная фанера, толщина не менее 20 мм.
• Омега-видные отверстия в основании платформы для крепления груза.

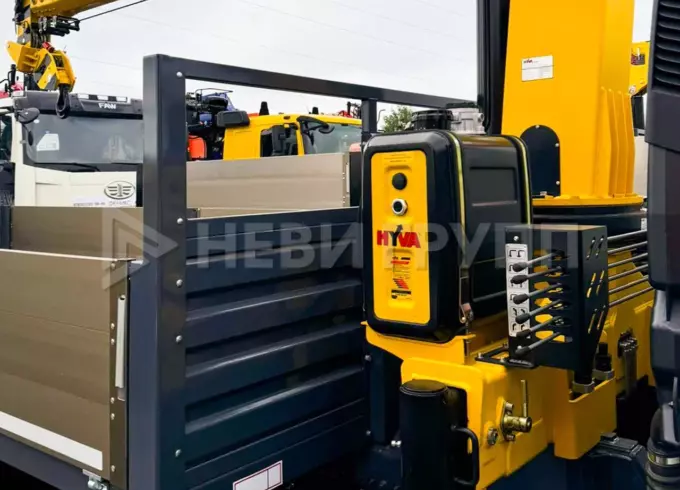

Параметры КМУ KTS-SK3.2E3:

• Максимальная номинальная грузоподъемность кг.: 3200
• Количество секций: 4
• Максимальная грузоподъемность на вылете, кг/м: 3200х2.5
• Максимальная высота подъема, м.: 12.5
• Максимальный угол подъема стрелы, градусы: 75°
• Максимальная рабочий вылет стрелы, м.: 10.25m
• Максимальный расход рабочей жидкости, л/мин: 25L/min
• Объем гидравлического бака, л.: 32L
• Скорость выдвижения стрелы, м/мин.: 5.2 m∕min（4x)
• Максимальная скорость подъема/опускания груза, м/мин.: 21 m/min
• Скорость подъема стрелы, градусы/сек.: 0~75°∕18s
• Угол поворота стрелы в горизонтальной плоскости относительно продольной оси, градус: 360°
• Диаметр троса /длинна троса, мм/длинна: φ8mm×62m
• Масса КМУ без учета массы рабочей жидкости, гидронасосов и доп. оборудования, в кг.: 1370
• Размах опор минимальный-максимальный, м.: 2.18-3.55
